ADD 536
Bautechnisch ist ein OP-Raum vereinfacht ein Komplex aus architektonischer Hülle, einem Umluftgerät und einer zum Gebäude gehörenden Zuluftanlage. Dieses Gesamtsystem soll eine definierte Schutzwirkung gegen den Eintrag der von den Menschen bei der Arbeit freigesetzten Keime in den Schutzbereich bewirken.

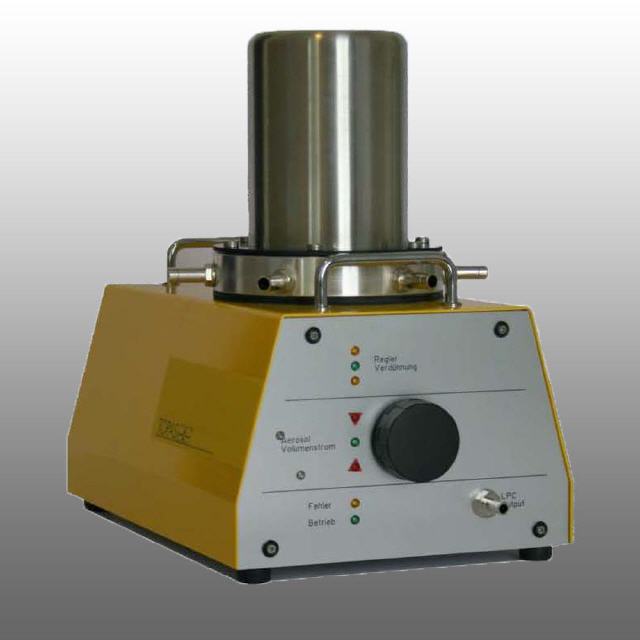

Zur normgerechten Prüfung ist der OP-Raum mit einer definierten Quellstärke von 6,3-10^9 P/min zu beaufschlagen und diese ist mittels Partikelzähler ständig zu überwachen. Das Aerosol Distribution and Dilution System ADD 536 dient zur Aufbereitung des von einem Aerosolgenerator (z.B. ATM 226) bereitgestellten Testaerosols und hat folgende Funktion:
geräteinterne Erzeugung eines partikelfreien Volumenstroms mit zusätzlicher Transportluft zur sicheren Speisung der Ausströmer
homogene Mischung des Testaerosols mit dem Transportluft-Volumenstrom
geräteinternes Verdünnungssystem (Verdünnungsverhältnis anpassbar) zum Direktanschluss eines Partikelzählers
Aufteilung des Aerosols auf 6 Ausströmer
Ausführung entsprechend der deutschen Norm DIN 1946-4 und der Richtlinie SWKI 99-3 der Schweizerischen Vereinigung der Gebäudetechnik-Ingenieure
definierte, sehr langzeitstabile Quellstärke (Partikel/Zeit)
Zustandsanzeigen für Einhaltung der Verdünnung und des Transportluft-Volumenstroms an der Gerätefront
OP-Raum Schutzgrad-Messung nach Norm DIN 1946-4 und entsprechend der Richtlinie SWKI99-3sowieVDI 2167 Blatt1
Prüfaerosol-Erzeugung durch Bereitstellung eines zeitlich konstanten, variabel einstellbaren Partikelstromes aus einer höher konzentrierten Quelle - z.B. zur Überprüfung und Kalibrierung von Partielzählern (Verdünnungsreihe mit PSL Aerosol)
Verdünnung: | anpassbar an eingesetztem Partikelzähler > 1 : 10 000 |
Volumenstrom des Partikelzählers: | 2,83 l/min bis 28,3 l/min (0,1 cfm bis 1 cfm) |
Volumenstrom des Aerosolgenerators : | bis 5 l/min |
Geräteinterne zusätzliche Transportluft: | 100 l/min |
Ausströmer: | 6 Stück, Durchmesser 65 mm |
Stromversorgung: | 230 V AC |
Abmessungen (BxTxH): | 250 x 340 x 330 mm |
Schlauchanschluss: | 10 mm |
Gewicht: | 8,5 kg |
